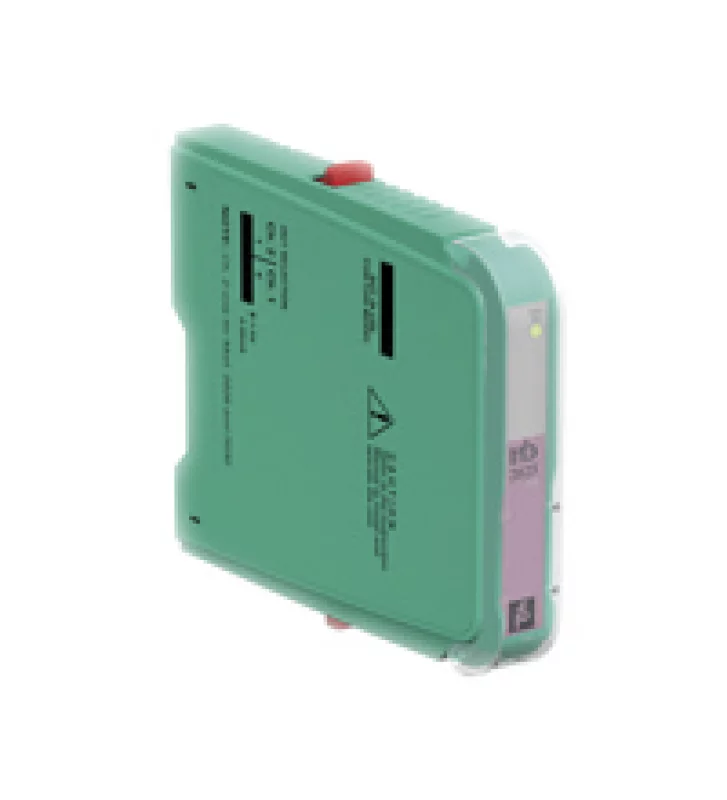

Аналоговый вход Pepperl+Fuchs Источник питания HiD2025SK
- • Бесплатная доставка по РФ
- • Гарантия
- • Срок поставки от 7 дней на заказные позиции
- • Ремонт и обслуживание
- • Указана информационная стоимость. За точной стоимостью обращайтесь по E-mail: info@promtekservis.ru
Технические характеристики HiD2025SK
Питание |
|
Подключение |
SL1: 1a (-), 1б (-); 2а (+), 2b (+) |
Тип сигнала |
Аналоговый вход |
Номинальное напряжение |
20,4 ... 30 В через объединительную плату |
Потери мощности |
1 Вт при 20 мА и 24 В внешнее от DCS или PLC (на канал) |
Номинальный ток |
40 мА при 24 В, 20 мА выход |
Вход |
|
Подключение |
SL2 соединения: 5а (+), 5б (-) |
Входной ток |
4 ... 20 мА, ток ограничения 26 мА |
Напряжение |
мин. 15,5 В при 20 мА |
Выход |
|
Подключение |
SL1 соединения: 8а (+), 7а (-) |
Напряжение |
рабочее напряжение 7 ... 30 В |
Выходной сигнал |
4 ... 20 мА, ограничение тока 26 мА |
Время отклика |
40 мс, 10 ... 90% шаг изменения/p> |
Характеристики передачи |
|
Калибровка погрешности |
<± 0,1% от полной шкалы (токовый выход) |
Влияние температуры |
<2 мкА / К (0 ... 60 ° С); <4 мкА / K (-20 ... 0 ° C) 0,01% / K |
Линейность |
<± 0,1% от полной шкалы |
Частотный диапазон |
Канал связи: 0,5 ... 40 кГц в пределах 3 db, (-6 db на 100 кГц), Tx на выход и выход Тх, подходит для использования с интеллектуальными датчиками, по протоколу HART |
Условия окружающей среды |
|
Температура окружающей среды |
-20 ... 60 ° C |
Механические данные |
|
Размеры (мм) |
18 х 106 х 128 |
Вес |
140 г. |
Уровень защиты |
IP20 |
