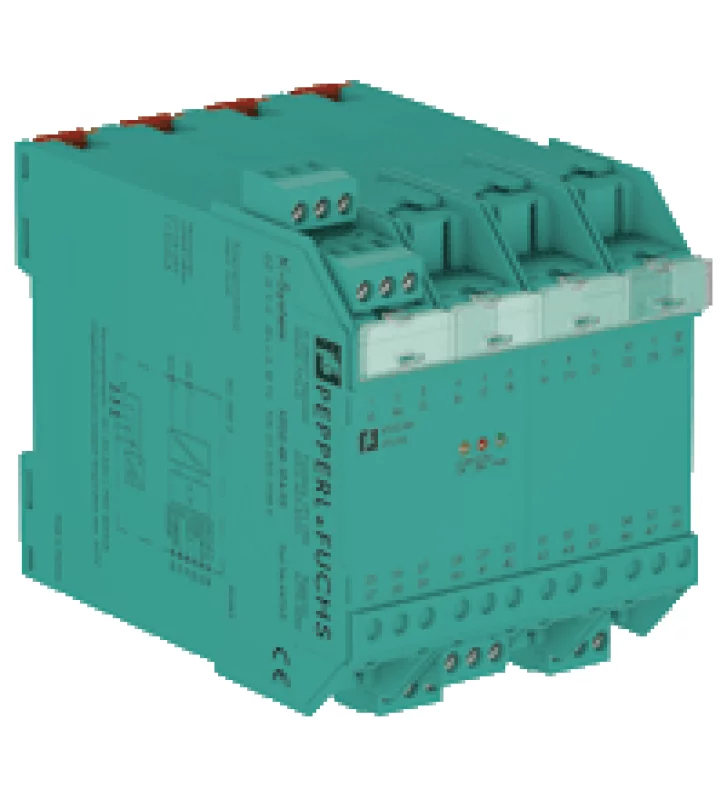

Устройство сопряжения сегментов сети KFD2-BR-1.PA.93

Техническое описание KFD2-BR-1.PA.93 Основные Характеристики Проектирование / монтаж Установка шкафа Поставка соединение Силовая рельс или клеммы 47 (L +), 48 (L-) Номинальное напряжение 20 ... 35 V DC пульсация ≤ 10 % Номинальный ток 790 мА ... 400 мА Интерфейс полевой шины PROFIBUS PA соединение терминалы 3, 15+; 2, 14- Номинальное напряжение 24 ... 26 V Номинальный ток Максимум. 400 мА Замыкающий импеданс 100 Ом, встроенный PROFIBUS DP PROFIBUS с технологией передачи RS-485 соединение клеммы 28 RxD / TxD-P, 29 RxD / TxD-N, 30 экранов / FE, 40 DGND, 41 CNTR-P, 42 VP Скорость передачи 93,75 кбит / с Замыкающий импеданс с переключателем поворота (S1): 1 = включено; 0 = выкл. Гальваническая изоляция PROFIBUS DP / PROFIBUS PA безопасная гальваническая развязка в соотв. к EN 50020, пиковое значение напряжения 50 В PROFIBUS DP / Поставка функциональная изоляция согласно. по DIN EN 50178, номинальное напряжение изоляции 50 В эфф. PROFIBUS PA / Поставка безопасная гальваническая развязка в соотв. к EN 50020, пиковое значение напряжения 50 В Все цепи / FE функциональная изоляция согласно. по DIN EN 50178, номинальное напряжение изоляции 50 В эфф. Соответствие директив Электромагнитная совместимость Директива 89/336 / EEC EN 61326, EN 50081-2 Стандартное соответствие Гальваническая изоляция EN 50178 Электромагнитная совместимость NAMUR NE 21 Степень защиты IEC / EN 60529 Стандарт полевой шины EN 50170/2 Климатические условия DIN IEC 721 Условия окружающей среды классификация 3K3 Температура окружающей среды -20 ... 60 ° C (-4 ... 140 ° F) Температура хранения -40 ... 85 ° C (-40 ... 185 ° F) Относительная влажность <75% Степень загрязнения Максимум. 2, согласно IEC 60664 Механические характеристики Тип соединения терминалы Сечение сердечника до 2,5 мм 2 Корпус 80 мм x 115 мм x 107 мм Степень защиты IP20 Вес 600 гр. монтаж Монтаж на DIN-рейку
